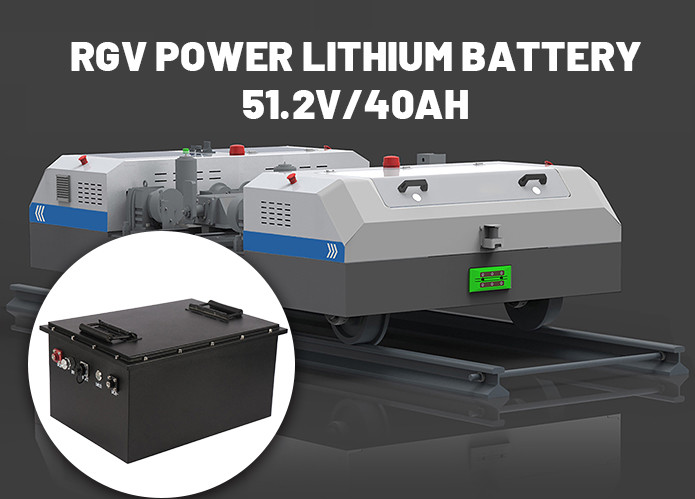

51.2V 40AH RGV-batterijontwerpschema

Volgens de behoeften en specificaties van de klant (de vermogenseisen van de wagon),en de daadwerkelijke dagelijkse kilometers van 30-40 kilometer en het gebruik van lage temperatuur -20 graden van het milieu lozing, de specificatie van 51.2V/40AH. Wat de batterijcellen betreft, wordt de lange levensduur ternarische lithiumbatterij van binnenlandse eerstelijnsmerken gebruikt,en de relevante parameters van klanten worden gerealiseerd met 14 serie 8 en combinatieIn termen van lithiumbatterijbescherming, 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60ALithiumbescherming: kortsluitbescherming, overladingsbescherming, overontladingsbescherming, overstromingsbescherming, temperatuurbescherming, balans enzovoort.

RGV-batterijontwerp:

1) Beschermingsbord (PCM): voornamelijk voor het ontwerp van het oplaadbare lithiumbatterijpakket van de beschermingslijn, vanwege de chemische eigenschappen van de lithiumbatterij zelf,de noodzaak om een extra vergoeding te betalen, overontlading, kortsluiting, overstroom, temperatuur en andere beschermingsfuncties om verbranding, explosie en andere gevaren te voorkomen.
2) Protection IC (Protection IC): De belangrijkste beschermingsfunctiechip van het ontwerpschema, die de functies van overlading, overlading, overstroom, kortsluiting enzovoort controleert.Laat de cel in een kluis werken., stabiel en efficiënt bereik.
3) Temperatuurschakelaar: voornamelijk ontworpen voor de temperatuurbeschermingsfunctie.de temperatuurschakelaar werkt om overtemperatuurbescherming te bereiken, en herstelt automatisch wanneer de temperatuur daalt.
5) 26650 lithium-ionbatterijen / 26650/5000mah /3.6V (batterijen voor auto's).
6) MOSFET-buis: MOSFET-buis, die een schakelrol speelt in het beschermingscircuit,en zorgt er altijd voor dat de spanning aan beide uiteinden van de belasting noch stijgt noch daalt om de spanningsstabiliteit te waarborgen.

Productparameters:

Nominale spanning: 51,2 V
Nominaal vermogen: 40AH
Batterijgrootte: 371*269*146mm
Interne weerstand van de batterij: ≤ 50 mΩ
Gewicht van de batterij: 16 kg
Laadstroom: minder dan of gelijk aan 15A
Continu ontladingsstroom: minder dan of gelijk aan 60 A
Beschermingsstroom: 150A standaard
Laadspanning: 58,8 V
Afscheidingsspanning: 39,2 V
Levensduur: ≥ 500 keer
Laadtemperatuur: 0 ~ 45°C
Ontladingstemperatuur: -20 ~ 60 °C
Bergingstemperatuur: -20 ~ 35 °C
Temperatuurbescherming van de batterij: 70°C±5°C

Hoofdkenmerken:

1, de batterij is veilig, goede lage temperatuur prestaties, lange levensduur.
2, de levensduur van de batterij is hoog, in lijn met koolstofarme, energiebesparende, milieubescherming waarde concept.
3Het systeem voor bescherming (PCM/BMS) heeft alle de meest geavanceerde chips en MOS's in Japan en de Verenigde Staten.
4, batterijmateriaal Li-Ni-Co-Mn-O (terner materiaal), LiFePO4 (lithium ijzer) is beschikbaar.
5, kan een binnenlandse merkbatterij als combinatie-eenheid kiezen om de consistentie, stabiliteit en veiligheid van het batterijpakket te waarborgen.
6, kan multi-string combinatie en batterij modulair ontwerp.
7De batterij heeft een ingebouwde temperatuurbescherming.
8Waterdichtheid: IP65
